산업용 테이프를 검토할 때 자주 듣는 질문은 단순하다.
"이거 잘 붙나?"
그런데 현장에서는 이 질문만으로는 부족하다.
처음에는 잘 붙었는데 시간이 지나며 들뜨는 경우도 있고,
실온에서는 괜찮은데 고온에서 밀리는 경우도 있고,
평평한 면에서는 버티는데 휘어진 부품에서는 끝단이 뜨는 경우도 있다.
결국 중요한 건 단순한 점착력 숫자 하나가 아니다. 어떤 방향으로 힘을 받는지, 어떤 환경에서 쓰는지, 어떤 공정 상태로 붙였는지를 같이 봐야 한다.
📎 테이프 시리즈 이전 글
① 산업용 테이프, 그냥 아무 데나 다 잘 붙는 거 없어요?
이번 글은 산업용 테이프가 왜 떨어지는지, 즉 failure mode 관점에서 접착 불량 원인을 정리한 글이다. 먼저 하중 방향을 이해하고, 그다음 온도, 표면 상태, 잔류 용제, 숙성 상태, 부품 반발력 같은 실제 변수들을 같이 보려 한다.
테이프가 떨어지는 방식부터 봐야 한다
테이프가 분리되는 방식은 전부 같지 않다. 같은 제품이라도 어떤 하중을 받느냐에 따라 결과가 크게 달라진다.

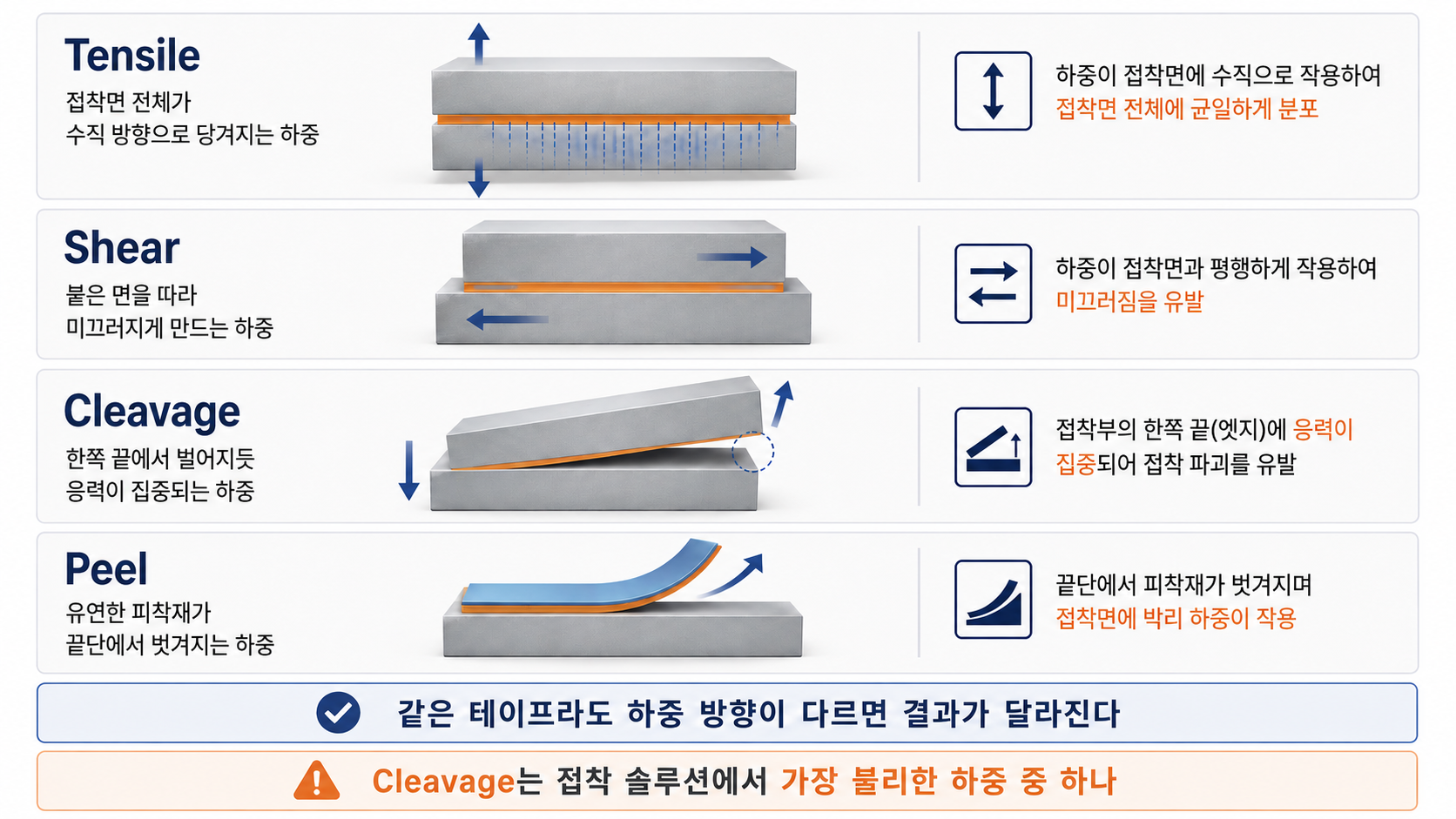

| 하중 형태 | 의미 | 특징 |
|---|---|---|
| Tensile | 접착면 전체가 수직 방향으로 비교적 균일하게 당겨지는 하중 | 면 전체로 힘이 분산되는 편 |
| Shear | 붙은 면을 따라 미끄러지게 만드는 하중 | 장기 하중, 수직면 고정, 고온에서 중요 |
| Peel | 유연한 피착재가 한쪽 끝에서 벗겨지듯 떨어지는 하중 | 끝단 들뜸과 직접 연결되기 쉬움 |
| Cleavage | 한쪽 끝에서 벌어지듯 뜯기는 하중 | 접착 솔루션에서 가장 불리한 하중 중 하나 |
이 네 가지 중에서도 cleavage 형태는 특히 조심해야 한다. 접착면 전체가 힘을 나눠 받는 게 아니라, 한쪽 끝단에 응력이 집중되기 때문이다.
📌 Cleavage는 왜 가장 불리할까
접착면이 넓어도 한쪽 끝에서부터 벌어지면 실제로는 아주 좁은 영역에 힘이 집중된다. 테이프는 면으로 힘을 나눠 받을 때 강하고, 끝단에서 비집듯 벌어질 때 약하다. 설계 단계에서 cleavage를 줄이는 게 중요하다.
온도 조건이 맞지 않으면, 붙어도 나중에 문제가 생긴다
테이프는 상온에서만 쓰는 부자재가 아니다. 실제 현장에서는 저온, 고온, 고습, 열사이클 같은 조건을 계속 만난다. 그래서 적용 온도와 사용 온도에 맞는 테이프를 선택하는 것이 중요하다.
저온에서는 점착제가 딱딱해지면서 표면을 충분히 적시지 못할 수 있다. 그러면 초기 점착력이 약해지고, 붙는 것처럼 보여도 실제 접촉면적이 부족할 수 있다.
반대로 고온에서는 점착층이 더 부드럽게 거동하면서 전단 방향으로 밀리거나, 장기 하중에서 creep이 커질 수 있다. 부품 간 열팽창 차이가 있으면 끝단 들뜸이나 edge lift로 이어질 수도 있다.
고온과 저온을 반복하는 열사이클 환경도 문제다.
금속, 플라스틱, 필름류는 열팽창 계수가 다르기 때문에 반복적인 팽창·수축이 접착계면에 스트레스를 준다.
📌 그래서 신뢰성 평가를 한다
실제 어플리케이션을 검토할 때는 단순 초기 점착력만 보는 게 아니라, 고온고습 평가와 열충격 평가 같은 신뢰성 항목도 같이 본다. 고온고습 평가는 온도와 습도 환경에서 접착 성능 유지 여부를 보고, 열충격 평가는 급격한 온도 변화 반복 속에서 들뜸, 밀림, 균열, 박리 가능성을 확인하는 데 의미가 있다.
결국 테이프는 “처음 붙느냐”보다 “사용 조건 안에서 계속 버티느냐”가 더 중요할 때가 많다.
표면 클리닝을 했는데도 불량이 생기는 이유
접착 불량을 줄이기 위해 보통 표면 세정부터 한다. 이 자체는 맞다.
문제는 세정 후 잔류 용제가 충분히 휘발되지 않은 상태에서 바로 부착하는 경우다.
표면에 남아 있는 용제가 테이프와 피착재 사이에 갇히면, 시간이 지나며 휘발하면서 미세한 기포나 에어포켓의 원인이 될 수 있다. 초기에는 멀쩡해 보여도 시간이 지나며 들뜸이나 국부 박리로 이어질 수 있다.
⚠️ 세정은 했는데 왜 더 안 좋아졌을까
세정 자체가 문제가 아니라, 세정 후 건조와 휘발 관리가 부족한 상태가 문제일 수 있다. 용제 선택, 와이핑 방식, 대기 시간, 작업실 환경까지 같이 봐야 한다.
표면처리는 접착 성능을 끌어올리는 수단이지만, 공정이 불완전하면 오히려 또 다른 불량 변수가 된다.
솔벤트 타입 테이프는 숙성 상태도 고려해야
테이프를 점착제 종류만 보고 단순하게 판단하면 놓치는 부분이 있다.
대표적인 게 솔벤트 타입 점착제의 숙성 상태다.
솔벤트 타입 점착제는 제조 이후 숙성이나 잔류 용제 관리 상태에 따라 초기 물성이 완전히 안정되지 않았을 가능성이 있다.
이런 경우 실제 적용 환경에서 outgassing, 기포, 점착 물성 편차 같은 잠재 리스크로 이어질 수 있다.
물론 모든 솔벤트 타입 테이프가 문제라는 뜻은 아니다.
다만 생산 이력, 보관 조건, 숙성 관리가 중요한 변수라는 의미다.
실제 적용 전에는 제조사의 보관 조건, 권장 사용 조건, 샘플 평가 이력을 같이 확인하는 편이 안전하다.
휘어진 부품에서는 내반발성도 봐야 한다
평평한 면에 붙는 것과, 휘어진 필름이나 곡면 부품에 붙는 것은 다르다.
휘어진 부품은 원래 형상으로 돌아가려는 힘을 만들기 때문이다.

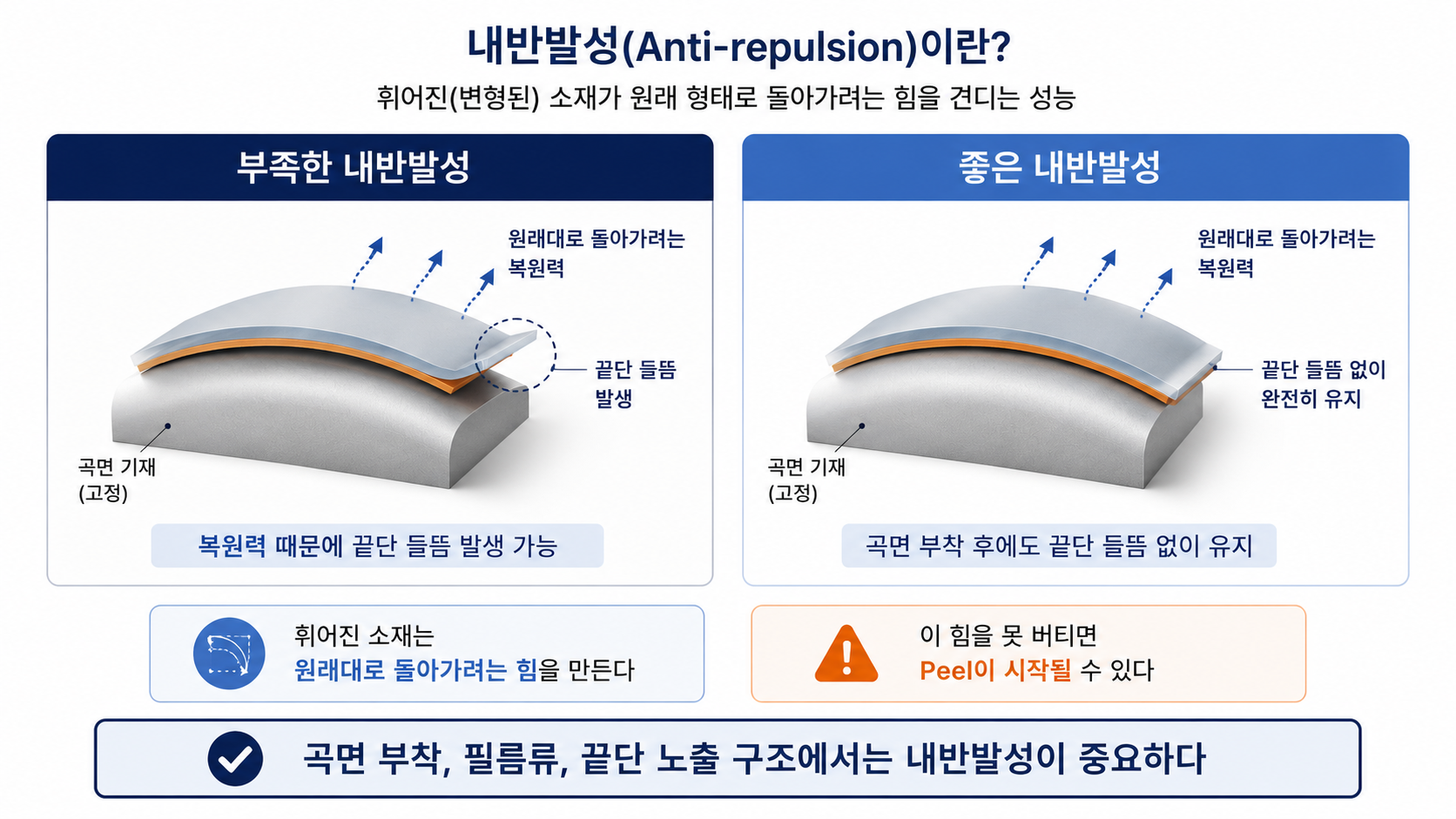

이때 필요한 개념이 내반발성이다. 여기서는 테이프가 붙은 뒤, 피착재가 원래대로 돌아가려는 힘에 대해 끝단 들뜸 없이 버티는 성능 정도로 이해하면 된다.
이 성능이 부족하면 처음에는 부착돼도 시간이 지나며 edge lifting이 생기거나, 곡면 끝단에서 peel이 시작될 수 있다. 특히 얇은 필름, 유연한 부품, 곡면 부착, 반복 굽힘이 있는 구조에서는 더 중요하다.
내반발성이 필요한 구조에서는 일반적으로 일정 두께가 있고 점탄성으로 응력을 흡수할 수 있는 폼 계열 테이프가 유리한 경우가 많다. 피착재가 원래대로 돌아가려는 힘을 테이프가 어느 정도 받아주기 때문이다.
반대로 얇은 전사테이프나 뻣뻣한 필름 기재 테이프는 평활한 면이나 정밀 접합에는 좋지만, 곡면 반발력이나 gap 흡수 측면에서는 실제 구조 평가가 필요하다.
결국 내반발성은 “점착력이 높은가”보다 별도의 테스트를 통해 “휘어진 상태에서 끝단이 들뜨지 않고 유지되는가”로 봐야 한다.
이 둘은 늘 정비례하지 않는다.
내반발성이 특히 중요한 경우
- 필름류를 곡면에 부착하는 경우
- 원래대로 펴지려는 복원력이 큰 부품
- 끝단이 노출된 구조
- 열사이클과 굽힘 응력이 같이 들어가는 구조
결국 불량은 한 가지 원인으로만 생기지 않는다

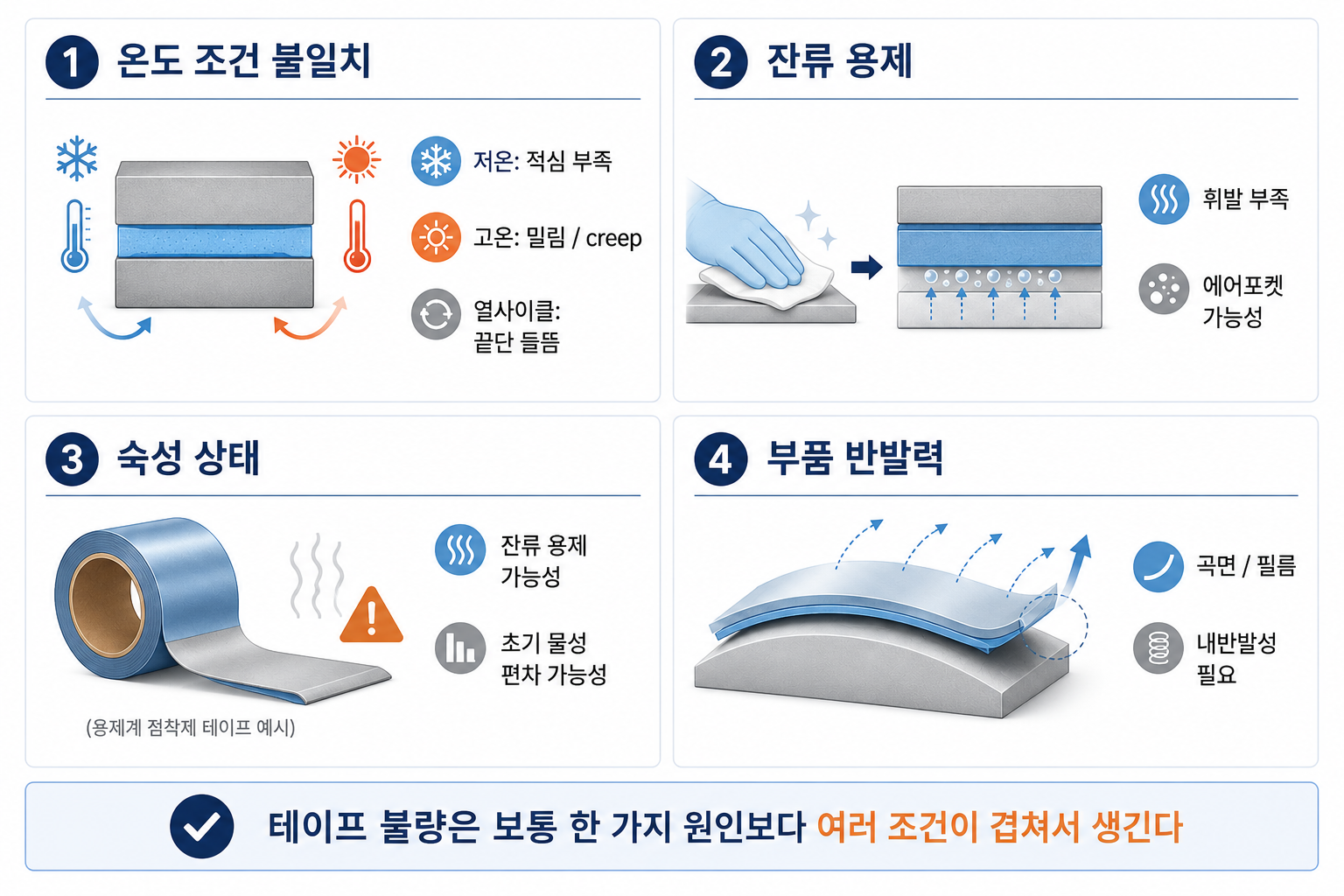

현장에서 보는 테이프 불량은 보통 한 가지 원인으로 딱 떨어지지 않는다. 하중 방향, 온도 조건, 표면 세정 상태, 잔류 용제, 점착제 숙성 상태, 부품 반발력이 같이 겹치면서 문제가 생긴다.
| 체크 항목 | 확인할 것 |
|---|---|
| 하중 방향 | Tensile, Shear, Peel, Cleavage 중 어떤 힘이 큰지 |
| 온도 환경 | 저온, 고온, 고온고습, 열사이클 여부 |
| 표면처리 | 세정 상태, 잔류 용제, 대기 시간 |
| 점착제 상태 | 숙성 상태, 잔류 용제 가능성, 보관 조건 |
| 부품 형상 | 곡면, 필름류, 끝단 노출, 반발력 존재 여부 |
정리하면 이렇다. 테이프가 떨어지는 이유는 점착력만이 아니다.
접착계가 어떤 형태로 힘을 받고, 어떤 환경을 지나며, 어떤 공정 조건으로 부착되었는지를 같이 봐야 한다.
다음 글에서는 여기서 한 단계 더 들어가서, 산업용 테이프를 볼 때 실제로 어떤 주요 물성을 봐야 하는지 정리해보려 한다. 기재 유무, 두께, 점착력, 작동온도, 기능성 물성 쪽이 중심이 될 것 같다.
※ 본 글은 개인 현장 경험과 공개된 기술 자료를 바탕으로 정리한 참고용 글이다. 실제 불량 원인은 피착재, 부품 형상, 작업 환경, 보관 조건, 공정 편차에 따라 달라질 수 있으며, 실제 제품 선택 및 적용 전에는 제조사의 공식 TDS와 샘플 평가를 함께 확인해야 한다.
