지금까지는 테이프가 어떻게 붙는지, 왜 떨어지는지, TDS에서 어떤 물성을 보는지 정리했다.
그런데 테이프를 실제로 다루다 보면 붙는 면만큼 중요한 면이 하나 더 있다.
떨어지는 면이다.
점착제는 필요할 때까지 보호되어야 하고, 사용할 때는 일정한 힘으로 깔끔하게 떨어져야 한다. 이 역할을 하는 게 이형필름, 또는 release liner다.
이번 글은 산업용 테이프에서 이형필름이 왜 중요한지 정리한 글이다. 전 직장에서 이형필름을 다뤘던 경험도 일부 섞었다. 다만 특정 회사, 고객사, 제품 조건은 제외하고 일반적인 판단 기준 중심으로 정리했다.
이형필름은 무엇인가
이형필름을 가장 쉽게 떠올리려면 스티커 뒤에 붙어 있는 잘 떨어지는 종이나 필름을 생각하면 된다.
평소에는 점착면을 보호하고 있다가, 사용할 때는 일정한 힘으로 떨어져야 한다. 너무 쉽게 떨어져도 문제고, 너무 안 떨어져도 문제다.
산업용 테이프에서는 이 단순해 보이는 필름이 생각보다 많은 역할을 한다. 점착면 보호, 보관 안정성, 타발성, 자동화 작업성, 이물 관리에 모두 영향을 준다.
📌 이형필름은 그냥 버리는 보호지가 아니다
이형필름은 점착제를 보호하고, 공정 중에는 버텨주고, 사용할 때는 일정하게 떨어져야 하는 소재다. 최종 제품에서는 버려질 수 있지만, 제조와 가공 과정에서는 품질에 직접 영향을 준다.
전기전자 분야에서는 왜 종이보다 필름을 많이 쓸까
전기전자 분야에서는 종이 liner보다 필름 liner를 쓰는 경우가 많다. 이유는 단순하다. 분진 때문이다.
종이는 다루기 쉽고 가격적인 장점이 있지만, 클린도가 중요한 공정에서는 분진과 이물 리스크가 부담이 된다. 특히 필름, 디스플레이, 전자재료, 배터리 부품처럼 이물에 민감한 분야에서는 종이보다 PET 같은 필름 기재를 선호하는 경우가 많다.
실제 현장에서도 이형필름을 볼 때 단순히 “잘 떨어지나”만 보는 게 아니라, 이물이 얼마나 관리되는지, 정전기 이슈가 있는지, 필름이 공정 중 안정적으로 버텨주는지를 같이 본다.
기본 구조 — PET 기재 위에 실리콘 이형코팅

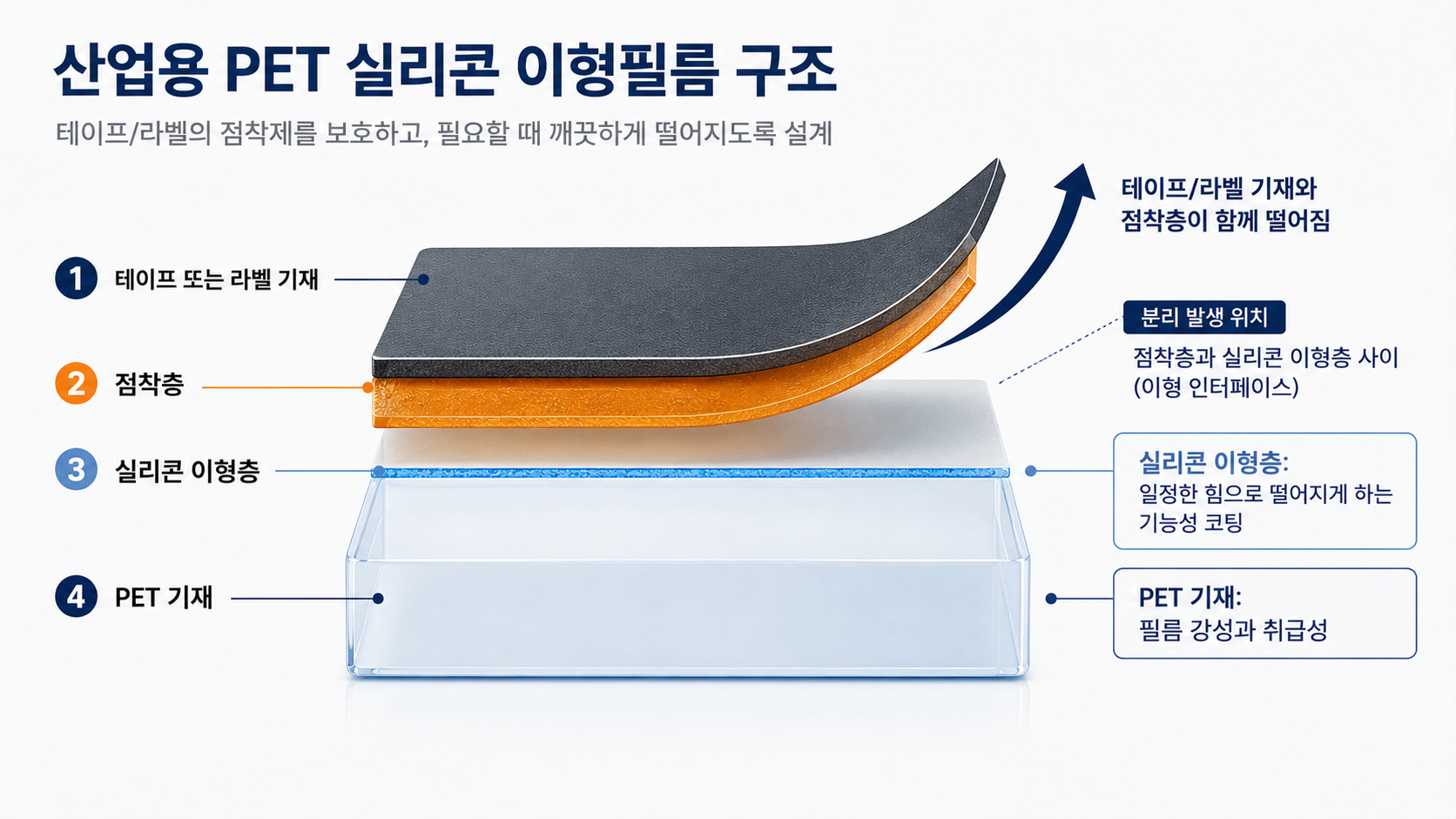

산업용 이형필름에서 흔히 볼 수 있는 구조는 PET 필름 위에 실리콘 이형코팅을 올린 형태다.
PET는 기재 역할을 하고, 실리콘 코팅층은 점착제가 필요 이상으로 달라붙지 않게 하는 이형면을 만든다. 쉽게 말하면 PET 필름 위에 아주 얇은 기능성 코팅층을 올려서, 점착제가 적절한 힘으로 떨어지게 만드는 구조다.
코팅 방식은 업체와 제품에 따라 다르지만, 필름 이형코팅에서는 마이크로그라비아 같은 정밀 코팅 방식이 자주 언급된다. 실리콘 이형층은 PET 기재에 비해 매우 얇은 기능성 코팅층으로 보면 된다.
다만 실제 코팅량과 두께는 제품 설계, 코팅액, 경화 조건에 따라 달라진다.
이형력은 낮을수록 좋은 게 아니다
이형필름은 잘 떨어지라고 있는 제품이다. 그래서 이형력은 낮을수록 좋다고 생각하기 쉽다.
그런데 실제 현장에서는 그렇지 않다.

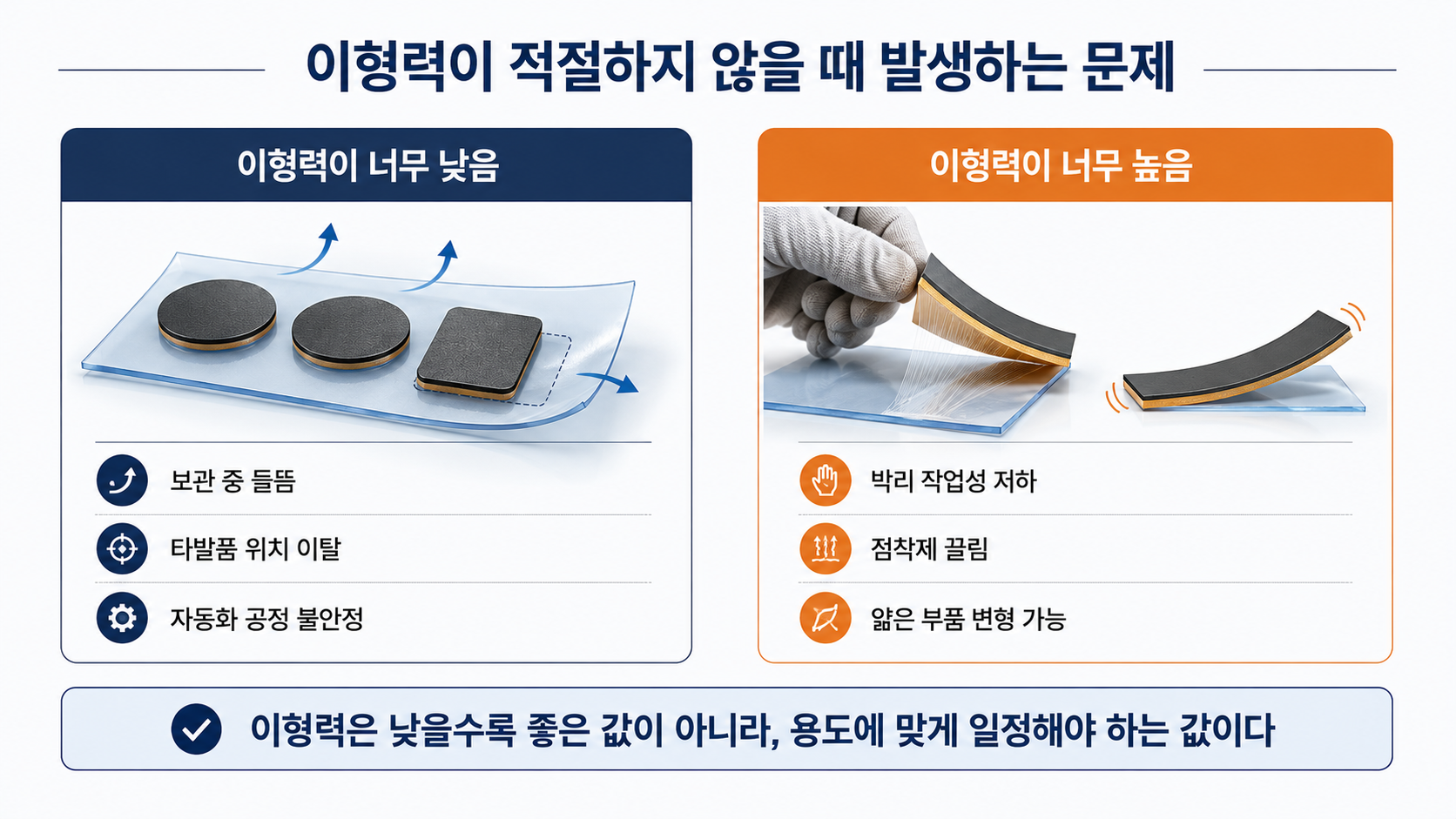

너무 쉽게 떨어지면 보관 중 liner가 들뜨거나, 타발품 위치가 흔들리거나, 자동화 공정에서 부품이 제 위치를 유지하지 못할 수 있다. 반대로 너무 무거우면 작업자가 떼기 어렵고, 점착제가 끌려오거나, 얇은 부품이 변형될 수 있다.
| 상태 | 생길 수 있는 문제 |
|---|---|
| 이형력이 너무 낮음 | 보관 중 들뜸, 타발품 위치 이탈, 자동화 공정 불안정 |
| 이형력이 너무 높음 | 박리 작업성 저하, 점착제 끌림, 얇은 부품 변형 가능성 |
📌 중요한 건 낮은 이형력이 아니라 일정한 이형력이다
이형력은 낮을수록 좋은 값이 아니다. 작업자가 원하는 순간까지는 붙잡고 있다가, 벗길 때는 일정하게 떨어져야 한다. 결국 핵심은 용도에 맞는 이형력과 그 일정성이다.
양면테이프에서는 양쪽 liner 밸런스가 중요하다
양면테이프는 양쪽에 liner가 있는 경우가 많다. 이때 양쪽 liner의 이형력이 비슷하면, 한쪽 liner를 벗길 때 반대쪽도 같이 들썩일 수 있다.
그래서 한쪽은 가볍게 떨어지고, 반대쪽은 더 무겁게 잡아주는 식으로 설계하는 경우가 있다. 테이프 제조업체 쪽에서는 이형력 밸런스를 대략 1:3 정도로 고려하는 경우가 있다고 들은 적이 있다.
물론 이 비율이 절대 기준은 아니다. 점착제 타입, 테이프 두께, 공정 속도, 자동화 방식에 따라 달라질 수 있다.
📌 한쪽은 가볍게, 반대쪽은 버텨줘야 한다
사용자가 한쪽 liner를 벗기는 순간 반대쪽까지 같이 들썩이면 작업성이 나빠진다. 특히 타발품이나 자동화 공정에서는 부품 위치가 흔들릴 수 있어, 양쪽 liner의 이형력 밸런스가 중요하다.
대전방지처리는 왜 필요할까
이형필름 옵션 중 하나가 대전방지 처리다.
필름을 벗기는 순간 정전기가 크게 생기면 주변 이물을 끌어오거나, 얇은 필름이 달라붙거나, 타발품이 설비나 작업자 쪽으로 따라붙을 수 있다.
특히 이물 관리가 중요한 전기전자 분야에서는 대전방지 처리 여부가 꽤 중요하다. 일반적으로는 이형면 반대쪽에 대전방지 코팅을 넣어 표면저항을 낮추는 방식이 쓰일 수 있다.
목적은 단순하다. 정전기로 인한 이물 부착 가능성을 줄이는 것이다.
실리콘 이형, 불소이형, 그리고 PFAS 이슈
일반적인 아크릴 점착제나 고무계 점착제에는 실리콘 이형필름이 널리 쓰인다.
그런데 실리콘 점착제는 이야기가 조금 달라질 수 있다. 실리콘 점착제에 실리콘 이형면을 쓰면 장기 방치 후 이형력이 올라가는 build-up 문제가 생길 수 있어, 불소계 이형을 검토하는 경우가 있다.
다만 최근에는 PFAS 이슈 때문에 불소계 이형을 계속 쓰기 어려운 흐름도 있다. 그래서 실리콘 점착제용으로 PFAS-free release liner나 불소계 대체 이형 솔루션을 찾는 움직임도 보인다.
컨버팅에서 이형필름이 중요한 이유
테이프는 원단 상태로만 쓰이지 않는다. 고객 용도에 맞게 슬리팅하거나 타발해서 쓰는 경우가 많다.
이때 이형필름은 단순 보호지가 아니다. 칼이 들어가는 깊이, 부품이 liner 위에 남는 안정성, waste 제거, 자동화 픽업성에 영향을 준다.
테이프 업계에서는 권취 용이성과 단가를 고려해 25~50μm 정도의 얇은 liner를 선호하는 경우가 있을 수 있다. 반면 컨버팅 업체에서는 25~100μm까지 폭넓게 본다.
베이스 liner로 단단하게 받쳐줘야 하는지, 나중에 손잡이처럼 벗겨내는 top liner로 쓸 것인지 등 두께 선택에 다양한 고려사항이 필요하다.
두꺼운 liner는 벗겨내기 쉬운 장점이 있지만, 권취 두께와 원가, 가공 조건도 같이 봐야 한다. 결국 두께, 이형력, 대전방지 처리 여부는 컨버팅 공정에서 따로 떨어져 있는 조건이 아니다.
가장 큰 클레임은 잘 안 떨어질 때 생긴다
이형필름에서 가장 큰 클레임은 역설적으로 “잘 안 떨어진다”는 문제다.
이형필름은 잘 떨어지라고 만든 제품이다. 그래서 국소적으로라도 안 떨어지는 구간이 생기면 클레임이 커질 수밖에 없다. 이형필름보다는 본품의 가격이 당연히 높기 마련이기 때문이다.
이물, 레인보우, 컬 등은 청결도, 설비 조건, 코팅 상태, 경화 조건, 숙성 온도와 시간 등을 살펴보면 되지만, 국소적인 이형불량, 스팟성 이형 불량 등은 원인 분석이 매우 어렵다.
마이크로그라비아 코팅 방식은 정밀 코팅 방식이지만, 실제 양산에서는 국소적인 코팅 편차 가능성을 완전히 배제하기 어렵다. 그리고 이형필름을 전수검사하는 것도 현실적으로 쉽지 않다.
결국 원인 분석과 재발 방지 대책을 세우는 과정이 꽤 어렵다. 이런 문제는 기술적으로만 끝나지 않는다. 고객과의 관계를 유지하면서 현실적인 개선안을 제시하는 것도 중요했다.
⚠️ 국소 미이형은 원인 분석이 어렵다
이론적으로는 균일 코팅을 목표로 하지만, 실제 양산에서는 국소 편차 가능성을 완전히 0으로 만들기는 어렵다. 공정 변수도 많고 전수검사도 어렵기 때문에, 클레임 대응에서는 기술 분석과 고객 커뮤니케이션이 같이 필요하다.
결국 이형필름도 설계품이다
정리하면 이렇다.
이형필름은 그냥 점착면을 덮고 있다가 버리는 보호지가 아니다. 점착제를 보호하고, 공정 중에는 버텨주고, 사용할 때는 일정하게 떨어져야 하는 소재다.
전기전자 분야에서는 분진 문제 때문에 종이보다 필름 liner를 선호하는 경우가 많고, PET 실리콘 이형필름이 널리 쓰인다. 여기에 이형력, 두께, 대전방지 처리, 불소이형 여부, PFAS 이슈, 컨버팅 조건까지 같이 봐야 한다.
| 체크 항목 | 확인할 것 |
|---|---|
| 기재 | PET 필름인지, 종이 liner인지, 두께는 적절한지 |
| 이형력 | 너무 낮거나 높지 않은지, 일정성이 있는지 |
| 양면 밸런스 | 한쪽은 쉽게, 반대쪽은 안정적으로 버텨주는지 |
| 대전방지 | 정전기와 이물 부착 가능성을 줄여야 하는지 |
| 이형 코팅 | 실리콘 이형인지, 불소계 이형 검토가 필요한지 |
| 컨버팅 | 타발, 권취, waste 제거, 자동화 픽업에 맞는지 |
※ 본 글은 개인 현장 경험과 공개된 기술 자료를 바탕으로 정리한 참고용 글이다. 이형력, 코팅 구조, 두께, 대전방지 성능, 불소계 이형 적용 여부는 제품 설계와 공정 조건에 따라 달라질 수 있으며, 실제 제품 선택 및 적용 전에는 제조사의 공식 자료와 샘플 테스트를 반드시 확인해야 한다.
